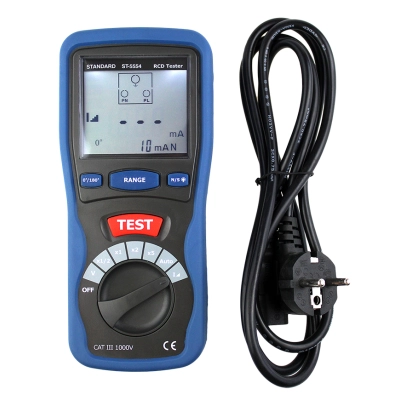

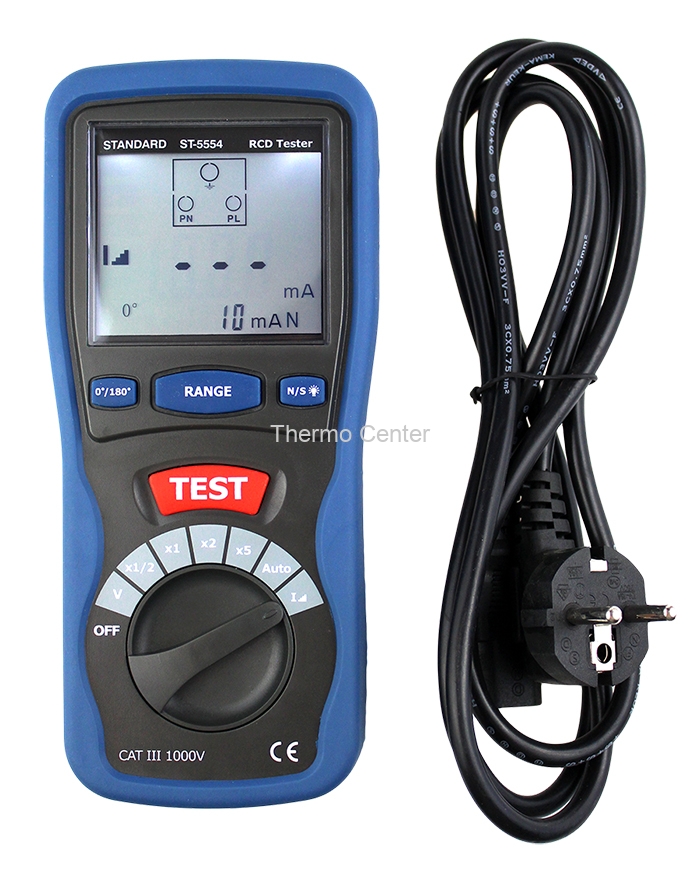

Miernik zabezpieczeń różnicowoprądowych ST-5554

MIERNIK ZABEZPIECZEŃ RÓŻNICOWO-PRĄDOWYCH ST-5554

Główną funkcją urządzenia jest testowanie oraz pomiar wartości przepływu wyłącznika różnicowo-prądowego:

• w czasie przepływu (wyrażone w ms)
• w wartości prądu przepływu (wyrażone w mA)

Umożliwia to testowanie wyłączników 10mA/30mA/100mA/300mA/500mA/1000mA niezależnie od jego typu (normalny czy opóźnione S).

To wszechstronne urządzenie może również zostać użyte do sprawdzenia prawidłowości sieci oraz połączenia przewodów uziemiających.

Specyfikacja:

• Mierzy i wyświetla czas wyłączenia i prąd wyłączenia (w momencie wyłączenia) wyłącznika różnicowoprądowego
• Wybór typu wyłącznika: N - bezzwłoczny (normalny), S - zwłoczny (selektywny)
• Rodzaje testowanych wyłączników: AC i A
• Wybór znamionowego prądu wyłączania wyłącznika I_ΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA i 1000 mA
• Wybór mnożnika znamionowego prądu różnicowego testowanego wyłącznika: x1/2, x1, x2, x5
• Tryb testu automatycznego
• Pomiar napięcia sieci
• Pracuje w układach sieci TN i TT
• Wybór półokresu startu prądu pomiarowego: 0° lub 180°
• Duży ekran ciekłokrystaliczny z białym podświetleniem - dwa pola cyfrowe długości 3 cyfr
• Wizualizacja z sygnalizacją: poprawności okablowania (N,G,H), braku uziemienia ochronnego, odwrócenia kolejności faz, rozwarcia przewodu fazowego/neutralnego
• Sygnalizacja obecności napięcia > 400 V i napięcia dotykowego > 50 V
• Zasilanie: 6 baterii LR6
• Wymiary, masa: 92 x 200 x 50 mm, 600 g (z bateriami)

Wyposażenie standardowe:

• miernik
• sondy
• 6 baterii

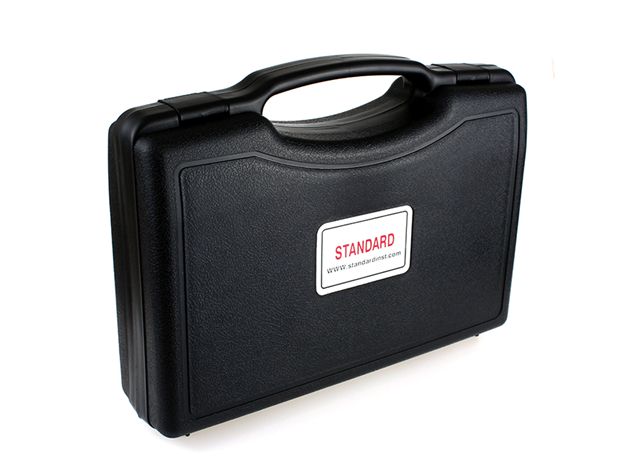

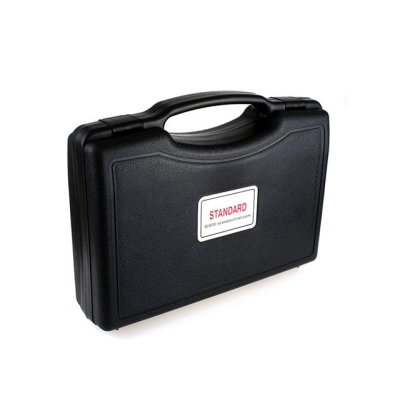

• futerał do przenoszenia
• instrukcja obsługi
